井下人员定位解决方案

基于RFID(433MHz)的井下(煤矿、矿山)人员自动考勤及定位管理
一、方案背景
井下人员自动考勤及定位管理系统是集井下人员考勤、跟踪定位、灾后急救、日常管理等于一体的综合性应用系统。系统利用相应的矿井人员跟踪定位设备，全天候对入井人员进行实时自动跟踪和考勤，随时掌握每个员工在井下的位置及活动轨迹，随时掌握井下人员的位置分布情况，使企业的安全生产和日常管理更上一层楼，并作为事故急救的可靠指挥依据。

二、方案特点和优势

433MHz有源RFID技术具有穿透性强、绕射性强、传输距离远等特点，适合于各种复杂环境。
鉴于433MHz的穿透性、绕射性强等特点，电子标签可以粘贴于安全帽中或以胸牌形式吊挂于胸前，也可放置衣服口袋中,具有携带方便的特点。
433MHz有源RFID具有RSSI信号强度指示功能，可根据RSSI信号强度判断距离的远近。
绕射性强，解决了其他RFID技术在批量人员之间信号易被相互阻挡问题。
自动远距离识别，读卡距离远（1—150米可调），不需靠近刷卡,只需按正常的路径出入即可识别,适合批量人员同时快速通过的识别(理论计算，速度在200KM/H以内均可有效识别)。
如欲对工程车辆、设备等加以管理，只需在车辆、设备上安装电子标签即可，读写器可同时识别。
超低功耗，无辐射伤害，使用安全可靠。
由于433MHz RFID强大的远距离特性, 给予手持机应用很大的便利。对于紧急疏散演练等，只需利用手机配合便携式蓝牙读写器或手持机，即可扫描到集合地点的到位人员信息，方便紧急疏散的人员盘点。
对于塌方等事故，还可利用手机配合便携式蓝牙读写器或手持机检查被困的人员信息，提高事故施救效率。

三、方案原理
系统由“应用软件服务器”、“监控计算机”、 “RFID读写器（防爆型）”和“RFID电子标签（防爆型）”等组成。

工作原理：

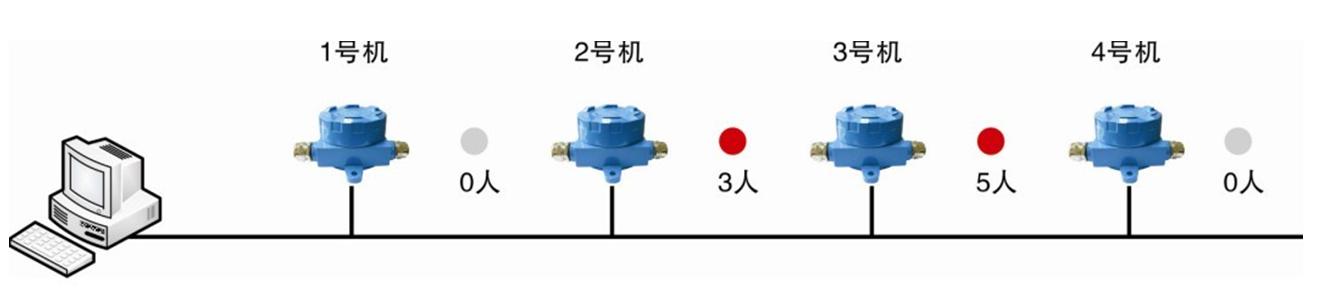

为每位员工配发“RFID电子标签”，实现一人一卡。在矿井内分段安装“RFID读写器”，值班室配发管理电脑并安装管理软件。
当人员经过不同矿井路段时，相应的“RFID读写器”获取“RFID电子标签”信号，并将信号传递给监控计算机，监控计算机即可获知当前人员信息和人员位置状态。

四、主要功能介绍

人员定位：实时显示人员的位置和时间
人员考勤
考勤记录的查询和统计
管理端网上请假申请、审批功能
网上查询员工当前位置和历史位置
定位动态图显示

五、主要产品选型

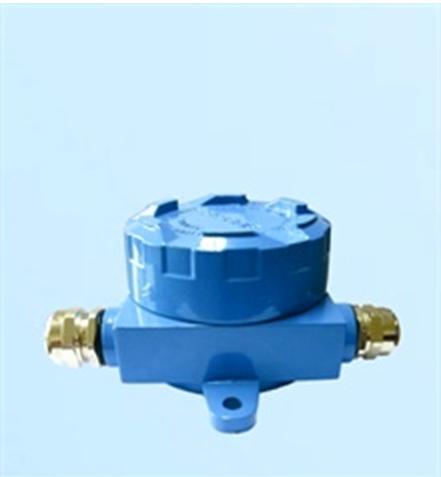

HWD-R6330防爆式读写器

产品名称：HWD-R6330防爆式读写器
产品型号：HWD-R6330
产品简介：
适用于防爆场合（井下、隧道等）的人员、资产、车辆管理
工作频段： 387 MHz ～ 464MHz
识读距离：最远150米（空气中，无遮挡环境）
防碰撞处理：200个标签同时读取
识别速度：120 个标签/秒
通讯检错：CRC16循环冗余校验
接收灵敏度： -94dBm
抗电磁干扰：10V/m 0.1～1GHz AM
外型尺寸：外径104 mm ，高76 mm
工作温度： -20℃ ～ +70℃
通讯接口： CAN2.0、RS485
电源： 8～15V DC，≥1A
天线：全向识别，标准λ/4橡胶鞭状天线

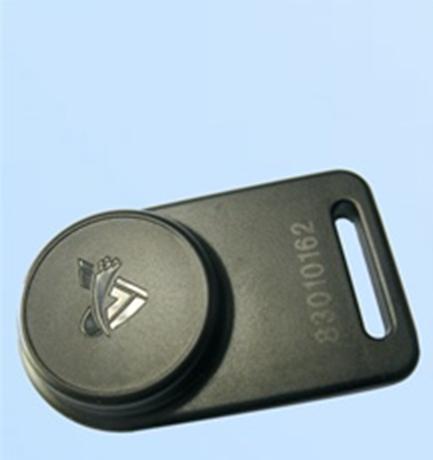

产品名称：HWD-T6330 防爆式标签

产品型号：HWD-T6330
产品简介：
适用于人员管理（隧道、井下）等
外型尺寸：57×34×11mm
工作频段：433MHz
识读距离：最远150米（空气中，无遮挡环境）
期望电池寿命：> 3年，电池电量过低时自动报警（每秒一次射频传输)
掉电保存期：10年以上
ID号码：32 bit
调制方式：2-FSK
空中传输波特率：250kbps
抗电磁干扰：10V/m 0.1～1GHz AM
封装材料：ABS
防护等级：IP65
工作温度： -20℃ ～ +60℃

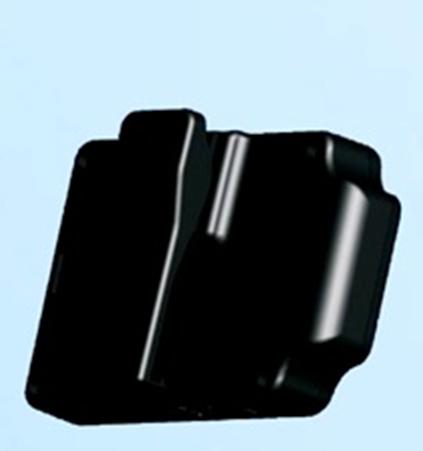

产品名称：HWD-R6310 便携式蓝牙读写器

产品型号:HWD-R6310

通讯参数
工作频段	387 MHz ～ 464MHz
调制解调	2-FSK
空中传输波特率	250kbps
识读距离	最远150米（空气中，无遮挡环境）
防碰撞处理	200个标签同时读取
识别速度	100个标签/秒
通讯检错	CRC16循环冗余校验
接收灵敏度	-94dBm
通讯方式	蓝牙3.0（兼容2.0）
天线	内置天线，全向识别
电气参数
电源	5V DC，≥500MA
电源接口	标准MICRO-USB接口
内置锂电池	3.7V,1700mAh
续航时间	>40小时
充电时间	4-5小时
物理参数
外型尺寸	103×63×17mm
重量	98g
颜色	黑色
材质	ABS
环境参数
抗电磁干扰	10V/m 0.1～1GHz AM
工作温度	-10℃ ～ +70℃
防护等级	IP54
